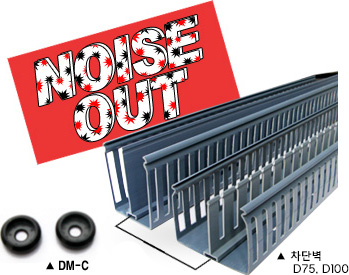

PVC Ducts PVC Duct Noise 차단벽
Panel의 배선시 강력한 Noise 차단효과를 실현한 제품입니다.
PVC Duct Noise 차단벽 특징
- 신개념 Noise 대책 확립
- Servo의 신호선과 Power 선 구분에 최적합
- 통신선, 신호선, 저압선을 고압선, 동력선으로부터 차단
- Panel의 배선시 강력한 Noise 차단효과 실현
차단벽 Model 및 규격
unit : mm
| Model |
Size |
포장갯수 |
Color |
Hole |
사용 Base |
| D 100G-10 |
94×2000 |
20 |
회색 |
10 |
BN810, BN1010 |
| D 100G |
94×2000 |
없음 |
BN810, BN1010 |
| DM-C |
M4 Bolt 사용 |
200 |
D100G, 고정용 부품 |

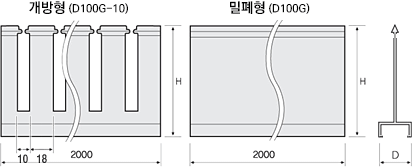

차단벽 외형 및 Size
| Model |
H |
D |
| D 100G-10 |
94 |
19 |
| D 100G |
94 |
19 |
Noise 차단벽 사용방법
- Panel에 10~30cm 간격으로 M4 Tap 작업후 DM-C를 M4 Bolt를 이용하여 고정시킵니다.
- 차단벽 D100G를 DM-C에 누르면 원터치 조립이 됩니다.
DM-C
- D100 고정용 부품, PVC Duct Base 고정용 부품
- M4 Bolt 사용
