변압기 Tap 표시기 DPI-39, DM-39
초고압 변압기 Tap Position System
Digital 값을 BCD 신호로 변환시키는 제품입니다.

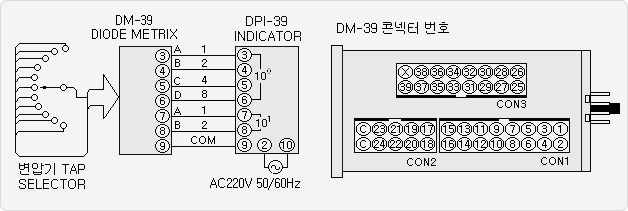

Block Diagram

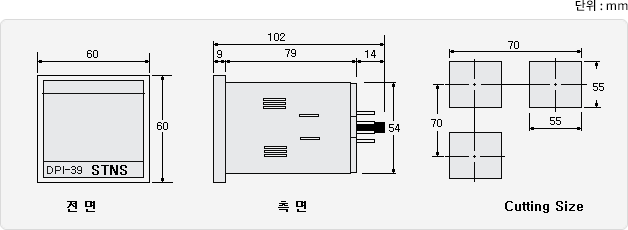

외형 및 치수
악세사리
- Socket PG-11 (Menics 제품) : DPI-39 취부용 × 1EA
- Socket PS-11 (Menics 제품) : DM-39 취부용 × 1EA
- 고정 Bracket : DPI-39 고정용 × 2EA
- 16핀 케이블 : DM-39용 × 1EA
- 10핀 케이블 : DM-39용 × 1EA
Tap Position Indicator
- 변압기의 Tap 위치를 Digital 값으로 표시하는 장치입니다.
- Display 표시는 0~39까지 표시
특징
- 입력은 개별 BCD 입력
- Display 표시는 0~39까지 표시
- 전원 전압은 AC220V 50/60Hz ± 10% 50/60Hz
- 취부는 판넬 전면부에 설치
Tap Position Indicator
- 변압기의 Tap Selector의 값을 BCD 신호로 변환시키는 제품입니다.
- 출력은 0~39까지 표시
특징
- 입력은 0에서 39까지의 변압기 Tap Switch 접점
- 출력은 0~39까지의 BCD 출력
- 취부는 판넬의 중판에 설치함
